開關電源產品類別：充電電源|適配器

開關電源產品名：充電器|適配器電源WE-240250-SA

適用范圍及簡介：
充電器|適配器電源WE-240250-SA是今年沃爾電子的新產品，產品經過了多次的安全質量測試，并通過了多數的安全認證。本文通過產品的外形尺寸、安全標準、輸入特性、輸出特性等方面來

高清產品圖查看：

開關電源產品詳情

充電器|適配器電源WE-240250-SA是今年沃爾電子的新產品，產品經過了多次的安全質量測試，并通過了多數的安全認證。本文通過產品的外形尺寸、安全標準、輸入特性、輸出特性等方面來詳細的了解本款產品。
一、產品的外形尺寸
1、產品的外形尺寸是長 109.5mm ×寬61.0mm×高32.5mm;
2、產品的重量是600g ±5g

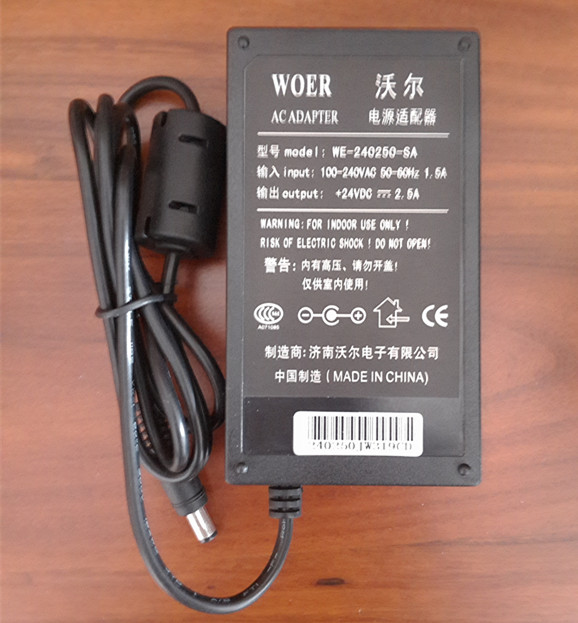

3、產品的外觀圖
充電器|適配器電源WE-240250-SA
二、產品的安全標準
1、安全:符合標準 EN60950，EN60065，GB4943。
Safety Accord with EN60950，EN60065，GB4943.
2、高壓/ DIELECTRIC STRENGTH Hi-Pot
初級對次級/ Primary to secondary, 1500Vac/5mA/60s.
初級對蓋子/Primary to Case ,500Vac/5mA/60s.
3、絕緣阻抗/ Insulation resistance:
初級對次級/ Primary to secondary :30MΩ Min
4、阻燃等級
符合V-0級材料要求
三、產品的輸入特性
輸入電壓/ Input Voltage
額定輸入電壓/ Rated Input Voltage: 100-240Vac
可變輸入電壓/Variable input voltage : 90V—264Vac
輸入電流/Input Current:
當輸入額定電壓帶額定負載時，最大的輸入交流電流 1.5A
A max when input rated voltage and output rated load.
輸入頻率/ Input Frequency
額定頻率/Rate Frequency:50/60Hz
調整頻率/ Variation Frequency: 47-63Hz
浪涌電流/In-rush Current:
當輸出為額定負載，環境溫度為25℃,輸入220Vac冷啟動時的最大浪涌電流為30A。
30 A mps Max Cold start at 220Vac input ,with rated load and 25℃ ambient.
四、產品的輸出特性
1、額定輸出功率/Rated Output Power   60W
2、負載特性/調整率（Combined Load/line Regulation）
電壓      最小負載     最大負載          負載調整         空載輸出電壓
Voltage   Min. Load      Max Load         Load Regulation   Unload output voltage
+24V      0A          3.0A             24.0V-24..6V      24.0V-24.6V
3、效率/Efficiency:
當輸入100Vac和輸出額定負載時，最小85%
85%Min.at 100Vac input and output rated .Load.
當輸入240Vac和輸出額定負載時，最小86%
86% Min.at240Vac input and output rated. Load.
4、空載待機功率/Unload standby Power: 0.5W Max
5、紋波和噪音/ Ripple And Noise
測試條件：在額定電壓及額定電流條件下，使用帶寬為20MHz的示波器連接到開關
電源的輸出端，同時輸出端并聯一個47UF的電解電容和一個0.1UF的瓷片電容。
Under Rated voltage and nominal load ,The ripple and noise are as follows when measure with Max Bandwidth of20MHz and parallel 47UF/0.1, crossed connected at testing point.
電壓          電流                  最大紋波最大噪音
Voltage        current                Ripple And Noise(Max)
+24V           2.5A                       100m Vp-p
6、啟動延遲時間/ Turn On Delay Time:
當輸入100Vac 和輸出最大負載時，最大啟動時間為2S
2 second Max .At 100Vac input and output Max. Load
以上是充電器|適配器電源WE-240250-SA的簡要的幾個重要參數。本款產品在安全性及穩定性方面通過多次的測試及市場的反饋來看，已經足夠的出色。詳細的規格參數請參考pdf資料。
